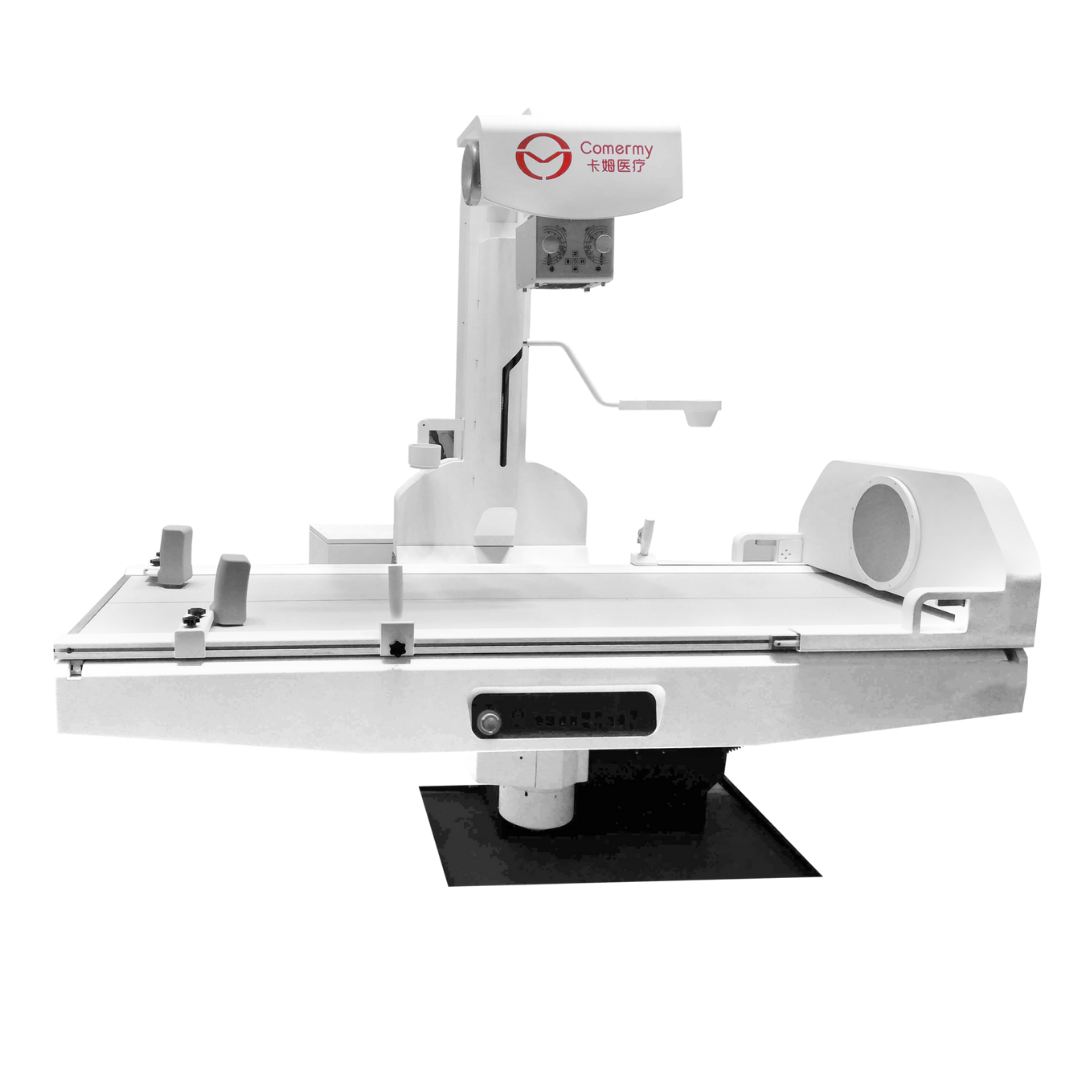

Многоцелевая цифровая R / F-система ADRF-1417

Многоцелевая цифровая R / F-система ADRF-1417

Многоцелевая R / F-система ADRF-1417 - это гибкая и компактная система с различными функциями, такими как рентгенография, рентгеноскопия, обследование желудка, исследование желудочно-кишечного тракта и т. д. Его мобильность и автоматические операции DR уменьшают движения пациента и делают операция проще и быстрее.

Флюороскопия: эта система включает в себя усилитель изображения Thales, CCD-камеру и передовую технологию компьютерной обработки изображений, обеспечивая функции хранения и воспроизведения в реальном времени. Такие, как рентгенография грудной клетки, желудочно-кишечного тракта и Бариевая рентгеноскопия пищевода.

Рентгенография: выдвижная трубка, максимальный SID составляет 1800 мм. Это может обеспечить цифровую рентгенографию различных частей тела без слепой зоны.

Характеристики:

• Высокая производительность и высокая емкость с большим фокусом и высокой скоростью, которая подходит для длительной диагностики.
• Высокая частота инвертора и генератор высокого напряжения обеспечивают постоянный выходной ток.
• Плоскопанельный детектор A-Si может напрямую вести цифровую рентгенографию различных положений.
• Высококачественный усилитель изображения с цифровой камерой со сверхнизким освещением (CCD) обеспечивает высокое качество, низкий уровень шума и богатую контрастность изображения. Это также предотвращает затухание краев и искажение изображения, что делает точный диагноз при динамическом осмотре.
• Сетка высокой плотности дополнительно улучшает качество рентгеновских лучей и обеспечивает хорошее качество изображения.



Условия окружающей среды

Температура окружающей среды

• 10 ～ ～ 40 ℃

Относительная влажность

• 30 ～ ～ 75 ％

Атмосферный

• 70 ～ 106 кПа



Рентгеновский генератор

Выходная мощность

• 50KW

Частота

• ≧ 50 кГц Высокая частота с инверторной технологией

Ток (флюороскопия)

• 0,5 ～ 5,0 мА

Напряжение (флюороскопия)

• ~ 40 кВ 110 кВ

Ток (рентгенография)

• 32mA ~ 630mA

Напряжение (рентгенография)

• 40 кВ ~ 150

Время воздействия

• с ～ 5 с

мАс

• 0 .32 мАс ~ 630 мАс



Рентгеновская трубка

Тип анода

• Вращающийся анод

Сила фокусной точки

• 20KW / 50KW

Значение фокусной точки

• 0,6 мм / 1,2 мм

Максимальное напряжение

• 150кВ

Теплосодержание анода

• 163 кДж ( 230 кГц )

Теплосодержание рентгеновской трубки

• 900 кДж (1250 кГц)

Скорость анода

• 2800RPM

Собственная фильтрация

• 1.0mmAl

Максимальное тепловыделение анода

• 750 Вт ( 1056HU / с )



Рентгеновский детектор (плоскопанельный детектор)

Тип

• Аморфный кремний

Сцинтиллятор

• Цезий йодид

Активная область

• 17x17Inch (43см * 43см)

Активный пиксель

• 3328 * 3328

Pixel Pitch

• 127um

DQE

• 65%

Предельное разрешение

• 39Lp / см

Время сбора данных

• ≤ 2с



Усилитель изображения

Марка

• Thales

Номинальный размер поля входа

• 215мм

Номер поля

• 3 поля (9 " / 6 " / 4,5 " )

Предельное разрешение ( центр )

• 52lp / см



ПЗС-камера

Активные пиксели

• 1024 × 1024 пикселей

Максимальная частота кадров

• 30 кадров в секунду



Коллиматор

Тип

• Электрический и многолистный коллиматор

Мощность

• 150W; 24VAC

Таймер лампы

• Автоматическая подсветка с таймером для лампы (30S)

Фильтрование

• 1.2mmAL



Мобильный стол пациента

Тип

• Стол для желудочно-кишечной томографии

Настольное боковое движение

• 240 мм ± 5%

Вращающийся диапазон

• -30 ° ~ 0 ° ~ + 90 °



Механическое движение

SID

• 1000мм ~ 1800мм

II продольное движение

• 840 мм ± 5%

Движение кассетодержателя

• 450 мм ± 5%



Рабочая станция

ЦПУ

• Intel i5

Объем памяти

• 8GB

Жесткий диск

• 500GB

Монитор

• 24 '' LCD

DICOM3.0

• Запрос на интеграцию с любым PACS

Функции

• Функция импорта / экспорта
• Информация об изображении
• Управление информацией о пациенте
• Постобработка
• Измерение и т. Д.
